| 類型 : | 有線電視設備 |
| 功能 : | 光學接收 |
| 認證 : | ISO, RoHS |
| 條件 : | 最新 |
| 材料 : | PC+ABS |
| 顏色 : | 灰白色+黑色 |
| 型號: | HSGS10076/DN |
| 運輸包裝: | 珍珠棉+紙箱 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 82(L)x82(W)x25(H)mm |
| 海關編碼 : | 8517622990 |
環順的HSGS10076DN光接收機是專為CATV網絡的FTTH應用而設計的入戶型光接收機。具有結構小巧緊湊、式樣美觀、應用方便等特點，在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標，具有極寬的光功率工作范圍。
本機選用超低光功率接收技術，全砷化鎵放大，光控AGC功能，光接收功率在-12～-2dBm時RF82dBuv穩定輸出。網管部分采用HTTP協議，可以在任何互聯網協議上互通，或其他網絡上如TCP/IP協議上實現網管，是目前物聯網、抄表系統最廣泛的應用。網管型功能配合環順公司的HFC網絡設備管理系統應用軟件可以對本設備進行實時的在線狀態、輸入光功率、RF輸出電平、RF輸出開或關等監測與控制。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作帶寬；
█ 穩定可靠AGC控制功能，-12～-2dBm/RF 82dBuv恒定輸出；
█ 完善的浪涌抑制電路，改善抗雷擊和預防浪涌沖擊的能力；
█ 電源、光功率工作狀態LED顯示；
█ 超低功耗設計，整機功耗小于1W；
█ 可選FTTP/TCP/IP網絡管理，可實現遠程網管監測和控制；
█ 整機性能通過電磁兼容和安全性能檢測。
項目 | 單位 | 參數 | |
輸入波長 | (nm) | 1310,1490,1550（定制1270/1577nm） | |
輸出波長 | (nm) | 1310,1490 (定制1270/1577nm) | |
工作波長 | (nm) | 1540～1565 | |
相互隔離度 | (dB) | ≥40（1310/1490nm and 1550nm ) | |
響應靈敏度 | (A/W) | ≥0.9 | |
光接收功率 | (dBm) | +2～-18 | |
光反射回波損耗 | (dB) | ≥55 | |
輸入光接口 | / | SC/APC | |
輸出光接口 | / | SC/UPC(可定制SC/APC) | |
帶寬/不平度 | MHz/dB | 47-1000/≤±1 | |
輸出電平 | dBuv | 1 RF | AGC: 82±1/(-2～-12dBm) |
輸出電平可調范圍 | dB | 0～15（可定制） | |
反射損耗 | dB | ≥14（75Ω characteristic impedance） | |
射頻RF | / | 1 路，公制（可定制2路或者英制） | |
CNR特性 | dB | ≥44/34(PAL-D 60CH,OMI3.8%,-9dBm) | |
CTB特性 | dB | ≥65/≥60/≥60(-1dBm receive) | |
供電/功耗 | V/W | AC100～240V→DC5/3 | |
工作/儲存溫度 | ℃ | -35～50/-40～75(濕度5～90%) | |
尺寸 | mm | 95×92×23 | |
網管接口/協議 | / | RJ45/HTTP | |
本機帶網管功能,可通過對應HTTP FTTH網管軟件與本機互聯，實現遠程網絡設備管理。網管內容有輸入光功率、RF輸出電平、輸出RF開關ON或OFF。系統查找設備，配置設備的IP地址、讀取設備的參數，同時開關射頻的輸出。
第一步：查找設備，首先在PC機上裝上FTTH網管工具，然后用網線連接設備，登錄http://192.168.7.132/ftth/index.jsp,PC機顯示工具查找界面，詳見附圖1
第二步：輸入設備IP地址:192.168.7.132，點擊“查詢”PC機顯示對應設備界面，詳見附圖2；

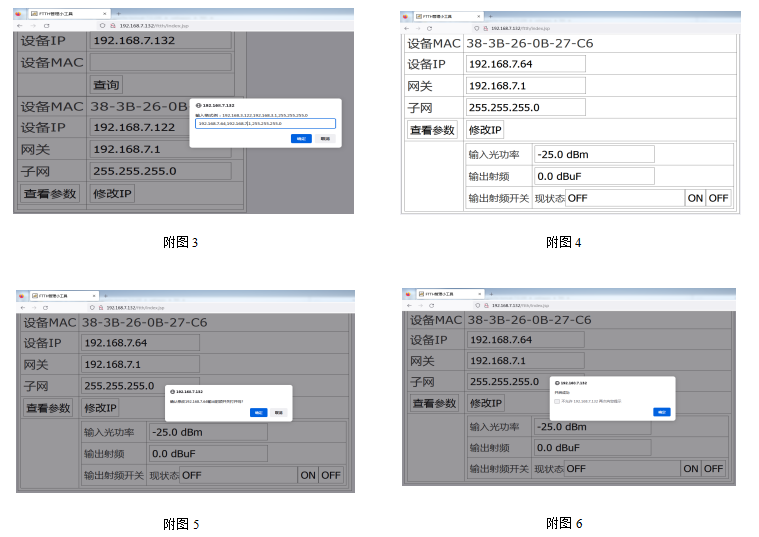

第三步：修改IP地址，按運營商規劃的IP地址修改，按頁面中“確定”保存，并在設備中進行標識，詳見附圖3；
如要驗證網管參數和開關狀態，退回到第二步，點擊“查看參數”，PC機顯示對應參數和開關狀態,詳見附圖4。按“ON”或“OFF”則顯示RF開關即時狀態，詳見附圖5和6。多個設備管理應使用HTTP FTTH網管軟件，應用說明詳見軟件說明。
產品名稱 | 型號 | 參數介紹 |
網管型 FTTH光接收機 | HSGS10076N | 1290~1565nm接收，-2~-12dBm/RFMD 82dBuv恒定輸出，（RJ45標準網口），外置90~255V 5V 0.5A電源適配器 |
網管型帶濾波 FTTH 光接收機 | HSGS10076DN | 1540～1650nm接收，-2~-12dBm/RFMD 82dBuv恒定輸出，（RJ45標準網口），外置90~255V 5V 0.5A電源適配器 |
網管型帶WDM FTTH 光接收機 | HSGS10076WN | CATV：1540～1650nm+PON：1310 ～1490nm 接收，-2~-12dBm/RFMD 82dBuv恒定輸出；PON 口：1310 ～1490nm ， 插入損耗：≤0.8dB。（RJ45標準網口），外置90~255V 5V 0.5A電源適配器 |
HSGS10076WNX | CATV：1545～1565nm+PON：1270/1310 /1490/1577nm 接收，其它同上 |
